Detalhes do produto:
Condições de Pagamento e Envio:
|
Nome do produto: | Tanque de armazenamento do gás do LPG | cor: | O pedido do cliente vermelho do tanque de armazenamento do LPG do branco |
---|---|---|---|
Meio de enchimento do LPG: | Propano do gás de petróleo liquefeito | Capacidade do tanque: | 5m3 10m3 20m3 30m3 40m3 50m3 60m3 80m3 100m3 |
país do alvo: | Tanzânia Zâmbia Nigéria Gana Mongólia Sudão | ||
Realçar: | lpg tanker truck,lpg bullet tanks |

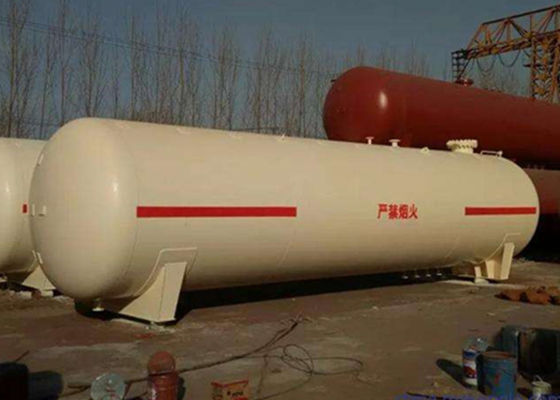

Tanque de gás do tanque 20Ton LPG do tanque de armazenamento 40m3 do LPG da embarcação de pressão de ASME LPG
Parâmetros técnicos do tanque do LPG da parte 2.:
|
ESPECIFICAÇÃO DO TANQUE DE ARMAZENAMENTO DO LPG | ||||||
Capacidade (CBM) |
Diâmetro DN |
Espessura de Shell (milímetro) |
Espessura principal (milímetro) |
Peso de lancil (quilograma) |
Carregamento Peso (quilograma) |
Dimensão total (milímetro) | |
5 | 1600 | 10 | 10 | 2030 | 1995 | 3070*1620*2210 | |
8 | 1600 | 10 | 10 | 2540 | 3192 | 4270*1620*2210 | |
10 | 1600 | 10 | 10 | 2950 | 3990 | 5260*1620*2210 | |
12 | 1800 | 10 | 12 | 3360 | 4788 | 5034*1820*2410 | |
15 | 1800 | 10 | 12 | 3920 | 5985 | 6224*1820*2410 | |
20 | 1800 | 10 | 12 | 4820 | 7980 | 8174*1820*2410 | |
25 | 2200 | 12 | 14 | 6020 | 9975 | 7008*2224*2814 | |
32 | 2400 | 14 | 14 | 7710 | 12768 | 7508*2428*3018 | |
50 | 2600 | 14 | 16 | 10910 | 19950 | 9912*2628*3218 | |
50 | 2700 | 14 | 16 | 10640 | 19950 | 9182*2728*3318 | |
80 | 3100 | 16 | 18 | 17000 | 31920 | 11166*3132*3722 | |
80 | 3200 | 18 | 18 | 18140 | 31920 | 10516*3236*3826 | |
100 | 3100 | 16 | 18 | 20410 | 39900 | 13866*3132*3722 | |
100 | 3200 | 18 | 18 | 21800 | 39900 | 13016*3236*3826 | |
120 | 3400 | 18 | 20 | 24960 | 47880 | 13820*3436*4026 | |
Pressão do projeto | MPa 1,77 | ||||||
Permissão de corrosão (milímetro) | 1milímetro | ||||||
Densidade média (kg/m3) | 420kg/m3 | ||||||
Material das peças da pressão do tanque e do cano principal | Q345R | ||||||
Padrão levado |
Embarcações de pressão, regulamento da supervisão na tecnologia da segurança para embarcações de pressão estacionárias |
||||||
Válvula de segurança do encaixe da seleção |
Válvula de segurança, medidor nivelado reversível magnético da coluna, calibre de pressão, termômetro, válvula de interrupção |
Observação:
1 a válvula de segurança é projetado sob a circunstância que o tanque está colocado sob o dispositivo do pulverizador cujo o fluxo é maior do que 10L/m.min
2 a dimensão do lugar do orifício de tubulação podem ser setted pelo lugar real do usuário.
3 nós podemos mudar o medidor nivelado reversível ao tipo magnético da bola de flutuador de acordo com a exigência de usuário.
4 a lista de dados são somente para a referência, tomam o desenho como a precisão.
